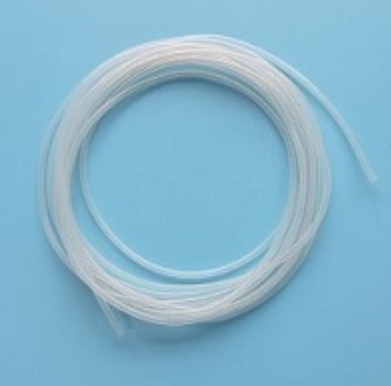

Tabung tembok tipismakili terobosan ing bidang komponen strukture sing entheng, ngimbangi kekuatan kanthi panggunaan bahan sing paling tithik. Tabung iki biasane digunakake ing industri kayata aerospace, otomotif, piranti medis, lan instrumen presisi, ing endi tabungan bobot lan integritas mekanik minangka paramount.
Definisi lan ciri inti
Tube tembok sing lancip minangka struktur tubular sing tubular sing ketebalan tembok luwih cilik ing proporsi kanthi diameteripun, nawakake rasio kekuatan kekuatan dhuwur. Ora kaya tabung tembok tembok sing kandel, tabung tembok sing tipis nyuda panggunaan materi nalika entuk proses properti sing penting.
Ing ngisor iki minangka ringkesan spesifikasi khas kanggo nggambarake kapabilitas produk Fushuo:
| Parameter | Range / Nilai Khas | Katrangan / Pentinge |
|---|---|---|
| Diameter njaba (saka) | 0,5 mm - 60 mm | Nyakup skala mikro kanggo panggunaan struktural moderat |
| Ketebalan tembok | 0,05 mm - 2 mm | Tembok ultra tipis kanggo tabungan bobot maksimal |
| Dawane | Custom nganti 12 m | Dawane cocog kanggo aplikasi tartamtu |
| Pilihan Bahan | 304/316 / 317L Stainless Steel, Titanium Alloys, wesi nikel | Njamin tahan karat, kekuatan, biopompatibilitas |
| Kekuwatan tensile | ≥ 450 MPA (kanggo kelas stainless) | Mesthekake integritas struktural |
| Toleransi langsung | ≤ 0,1 mm saben meter | Kritis kanggo Sumplis Presisi |
| Lumahing rampung | RA 0.4 ~ ~ ra 1.6 μm (internal & eksternal) | Rampung lancar kanggo panggunaan utawa panggunaan medis |
| WelDability / Joinci | Cocog kanggo laser welding, welding orbit, tig mikro | Mbisakake integrasi ing Sidang kompleks |
Ing aplikasi kayata aerospace lan otomotif, nyuda komponen komponen sing ndadékaké langsung menyang tabungan energi, sing luwih dawa, utawa luwih becik mbayar. Tabung tembok sing lancip nyuda massa nalika njaga kekuwatan.
Kanthi nyilikake kekandelan tembok, bahan mentah sing kurang dikonsumsi saben unit dawa. Sing nyuda biaya saben bagean, utamane nalika wesi premiy utawa bahan eksotik digunakake.
Kanthi kontrol pabrik sing tepat, tabung tembok tipis bisa nggayuh toleransi sing nyenyet, lan lumahing permukaan sing luwih penting penting ing piranti medis, instrumen, lan peralatan semikonduktor.
Tabung tembok sing lancip bisa dipotong laser, dilas, dibagi, dibentuk, utawa digabungake karo struktur liyane, saéngga integrasi fleksibel tanpa sambungan sing bergaya.
Yen digawe saka wesi tahan karat (tahan karat, titanium, tabung), tabung tembok sing tipis nyedhiyakake kinerja sing awet ing lingkungan kimia kayata pangolahan kimia, sawah, lan biomedis.
Bagean iki bisa dadiKepiyeCara produksi, kontrol kualitas, kontrol kualitas, lan integrasi aplikasi teka kanggo ngerti tabung tembok tipis kanthi dhuwur.
Extrusion: A Billet wis digawe liwat mati kanggo nggawe tabung. Cocog kanggo diameter luwih gedhe kanthi kekandelan tembok moderat.
ziarah: Pengurangan diameteripun kadhemen lan kekandelan liwat muter antara dipasangake sing cocog kanggo tliti, tabung cilik-cilik-cilik.
Gambar kadhemen: Tube ditarik liwat mati kanggo nyuda kekandelan tembok lan nambah lumahing lumahing, elongating bagean kanthi kontrol sing apik.
Cara lancar kanggo ngindhari lapisan weld, nambah keseragam mekanik lan kinerja lemes.
Welding Laser / Micro Tig / Resistensi Welding: Saluran tipis tipis dibentuk dadi tabung lan dilas. Pangolahan kiriman kalebu annealing lan ekspansi kanggo distorsi sing bener.
Perawatan Laser Weld + Perawatan Panas: Mesthekake integritas sendi lan minimalake stres sisa.
Proses gandheng biaya kanggo ukuran utawa bahan tartamtu ing ngendi proses lancar tantangan.
Mesin langsung precisioner kanthi dhuwur mbusak gandhewo lan corak. Mandrels utawa rollers internal njamin kepala lan tembok ketebalan seragam. Polandia lan langkah-langkah passivating ngasilake lumahing sing apik, resik kompatibel karo standar string.
Tes Tesing Non-Rilruktif (NDT): Eddy Saiki, uji coba ultrasonik, utawa X-Ray kanggo deteksi sing cacat.
Pemeriksa Dimensional: Mikrometer laser, CMMS (koordinasi mesin ngukur), lan sistem pangukuran optik verifikasi diameter, kekandelan tembok, lan langsung.
Tes Mekanik: Tes tensile, atose, rasaman, tes blust, lan tes lemes konfirmasi integritas struktural.
Sistem kualitas sing ketat (E.g. ISO 9001, As9100) njamin konsistensi lan traceability.
Tabung tembok sing lancip bisa digunakake minangka kerangka struktural, cairan cairan, deso sensor, utawa kondis kanggo kabel. Teknik kanggo integrasi kalebu:
Laser welding menyang pigura
Nyusut pas utawa pas pers
Sendi iket utawa sendi edesif
Majelis Hybrid Aditif Pabrik
Ing piranti medis, contone, tabung bisa digabung karo mikrotensors, optik, utawa saluran cairan, mbutuhake toleransi sing kenceng lan lumahing biokompatible.
Pilihan gumantung karo kekuwatan mekanik, resistensi korosi, alangan bobot, biokampa, lan kompatibilitas fabrikasi. Stainless steel (304, 316, 317L) nawakake keseimbangan kinerja biaya sing apik. Titanium wesi ngidini bobot awak kanggo bobot aeroangkasa utawa panggunaan medis. Nickel wesi resik karat lan suhu sing dhuwur. Kabutuhan kinerja pilihan lan manufaktur.
Kekandelan tembok sing ora rata nyebabake bintik-bintik sing ringkih, distribusi stres sing ora rata, lan gagal ngalami beban utawa lemes. Kontrol wis digayuh liwat alat tatanan, Mandrels, rollers sink, sistem umpan balik nyata-wektu (pangukuran laser), lan proses kalibrasi pasca. Ngramut keseragaman kanggo mesthekake linuwih lan kinerja.
Tembok lancip cucuk kanggo mbengkongake utawa sujud saka stres. Lurus lurus dilaksanakake liwat bingkai sing adhem, koreksi mbengkongake papat, lan njupuk pangukuran. Dhukungan Mandrel sajrone mbentuk, stres penanganan minimal, lan relief stres termal uga kontribusi.
Tembok Ultra-tipis nambah risiko ambruk, ovality, cacat lumahing, lan kapasitas beban suda. Kekuwatan ngasilake bisa nyelehake amarga efek ukuran lan stres manufaktur. Ana keseimbangan antara ketebalan minimal lan kinerja struktural utawa fungsi sing dibutuhake.
Q1: Apa tembok ketebalan sing bisa digayuh minimal kanggo diameter diameter sing diwenehake?
A1: Watesan gumantung karo bahan materi, diameter, lan batangan manufaktur. Contone, tabung baja tahan karat kanthi diameter 5 mm bisa tekan tembok ketebalan tembok nganti 0,05 mm. Nanging, proses tembok tipis tipis kudu njamin stabilitas struktural, nyegah ambruk utawa ovalitas sajrone mbentuk lan nangani.
Q2: Kepiye kecemplung bocor njamin tabung tembok tipis nalika digunakake minangka cairan cairan?
A2: Kenceng bocor diraih kanthi welth, lancar utawa welds sing tepat, lan perawatan panyunting post-fabrication (electropolated, passivasi internal). Pemriksaan non-ngrusak kaya ujian Helium bocor utawa muter tekanan ngilangake integritas ing kahanan operasional.
Push kanggo efisiensi teknik teknik lan energi sing ramah lingkungan sing luwih tipis-luwih tipis, kaki karbon, lan struktur entheng sing ora kompromi keamanan.
Bahan anyar (E.g. Aloi entropi, komposit titanium-matriks, lapisan keramik) ditliti kanggo nyurung kekuwatan, toleransi suhu, lan tahan karat. Integrasi karo struktur komposit bisa ngidini desain tabung hibrida nggabungake lapisan logam lan polimer.
Industri 4.0 teknologi-nyata umpan balik, kontrol proses AI sing didorong, robotics-optimis, straightening, lan langkah-langkah inspeksi. Penyesuaian ramalan nyuda scrap lan ningkatake asil.
Minangka instrumen, sensor, lan piranti medis nyusut maneh, skala skip tipis skala mikro tambah akeh, ora duwe inovasi ing mikroforming, mikrof gaching, lan fine-apik.
Nggabungake manufaktur additur kanthi cores tembok tipis tipis ngidini saluran internal, geometri kompleks, lan opening desain desain anyar ing Aerropace, lan implan biomedis.
Kapabilitas teknis: Kemampuan kanggo nyukupi toleransi sing ketat ing diameter, kekandelan tembok, langsung, lan lumahing rampung.
Keahlian materi: Pengalaman karo wesi khusus, bahan biokompatibel, utawa komposisi eksotis.
Sistem & Sertifikasi Kualitas: ISO / minangka standar, trecability, lan protokol pemeriksaan sing ketat.
Kapasitas & Kustomisasi: Kemampuan kanggo nyedhiyakake dawa bespoke, asmembies kompleks, pangolahan sekunder (welding, machining).
Dhukungan & linuwih: Dhukungan teknis responsif, pangiriman konsisten, lan nyedhiyakake rampil.
Efisiensi biaya: Pricing kompetitif nalika njaga kualitas lan minimalake tarif scrap.
Tabung tembok sing tipis nawakake campuran bobote pengurangan, efisiensi material, kinerja tliti, lan keluwesan integrasi. PangertenApaDheweke,napapadha prakara, lanKepiyeDheweke digawe ngidini para insinyur lan desainer produk kanggo ngeksploitasi kaluwihan. Nggoleki ing njero, Inovasi ing Bahan, Manufaktur sing cerdas, lan desain hibrida bakal nambah peran tabung tembok tipis ing aplikasi generasi sabanjure.
Fushuominangka panyedhiya sing dipercaya saka solusi tabung tipis tipis sing dipercaya, kanggo meksa nindakake wates kinerja lan kualitas. Kanggo dhukungan teknik, spesifikasi khusus, utawa pitakon pengadaan,Hubungi kitaKanggo njelajah babagan penawaran Fushuo sing cocog karo visi desain lan kabutuhan aplikasi sampeyan.
